产品概述

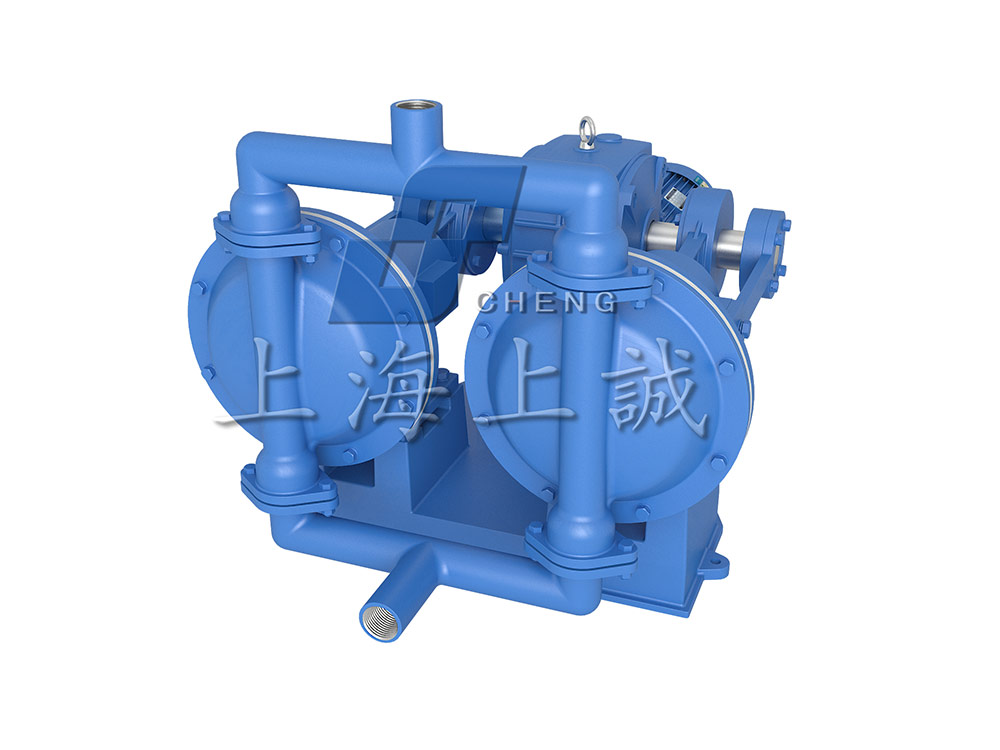

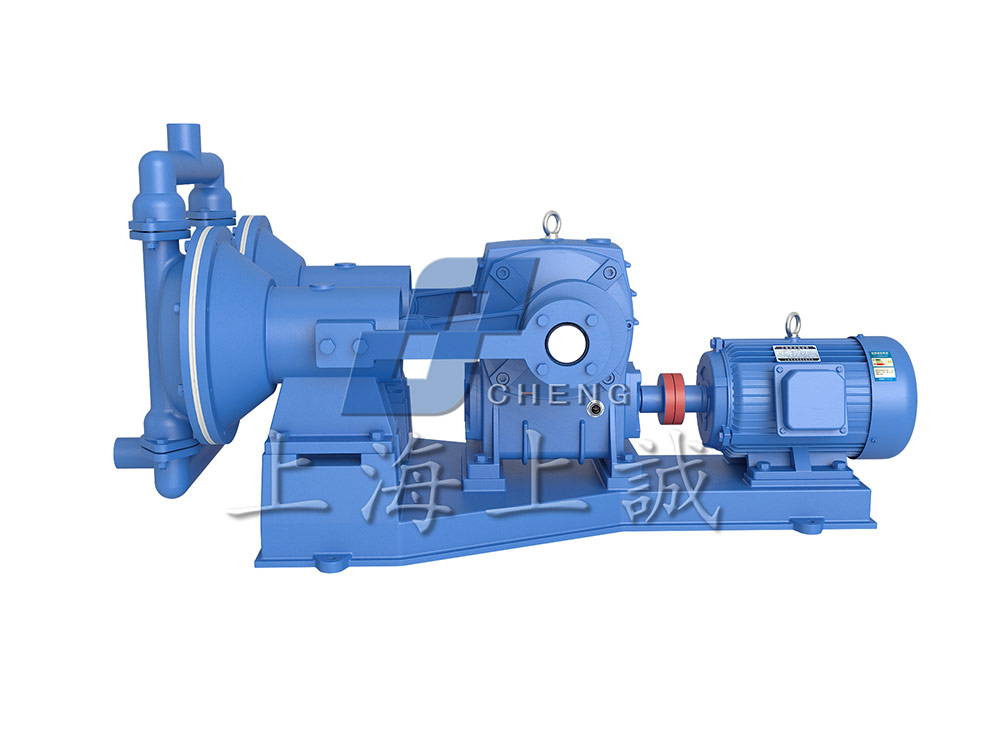

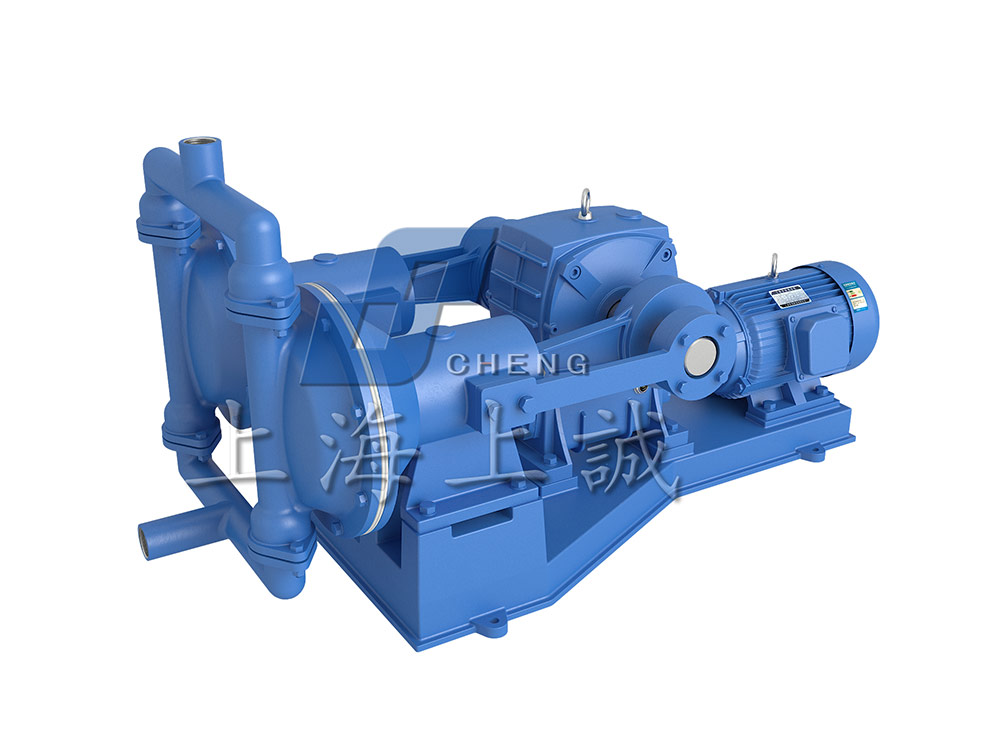

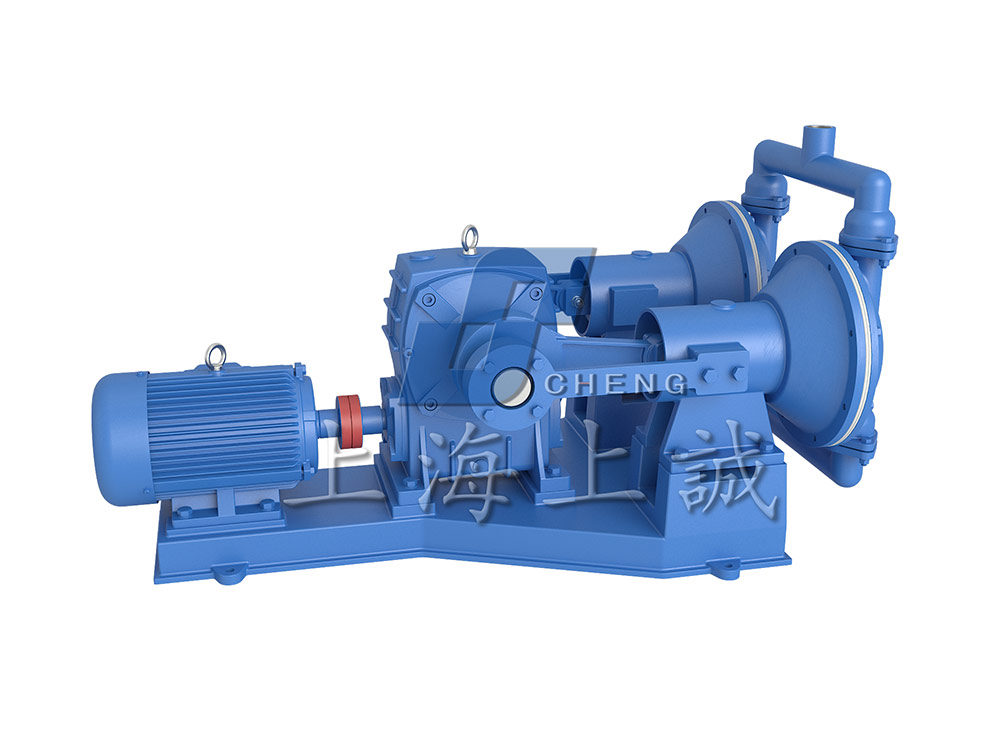

DBY电动隔膜泵是一种采用电机驱动的容积式隔膜泵，适用于低压工况下的液体输送。该泵依靠隔膜的往复运动实现介质吸入与排出，结构简单，运行稳定，可有效替代部分离心泵和螺杆泵，在粘稠介质及含颗粒介质输送中具有明显优势。
DBY电动隔膜泵适用于出口压力较低的工况场合，特别适合对密封性、安全性要求较高的应用环境。
性能特点
无需灌引水，自吸能力强
自吸高度可达 7 m 以上，启动方便。
通过性能良好
可顺利输送直径 10 mm 以下的颗粒及泥浆介质，不易堵塞。
无泄漏结构，使用寿命长
隔膜将输送介质与传动机械部件完全隔离，泵体无轴封结构，避免介质泄漏，显著延长使用寿命。
隔膜材质可选
根据介质性质不同，可选用氯丁橡胶、氟橡胶、丁腈橡胶等隔膜材料，满足多样化工况需求。
配置灵活
过流部件可选铸铁、不锈钢或衬胶结构，电机可选普通型或防爆型，适应不同使用环境。
主要用途
DBY电动隔膜泵适用于多种行业和介质输送场合，包括但不限于：
食品及日化：花生酱、泡菜、土豆泥、红肠、巧克力、糖浆
涂料与化工：油漆、颜料、胶水、粘合剂
陶瓷建材：陶瓷釉浆、瓦、瓷、砖器浆料
工业环保：磨料、清洗油垢、污水、水泥灌浆、灰浆
特殊介质：剧毒、易燃、易挥发液体
工艺系统：固液分离设备的前级送压装置
主要技术参数
| 型号 | 流量 m3/h | 扬程 m | 吸程 m | 电机功率 kw | 最大允许通过颗粒直径mm |
| dby-10 | 0.5 | 30 | 3 | 0.37 | 1 |
| dby-15 | 0.75 | 30 | 3 | 0.5 | 1 |
| dby-25 | 3.5 | 30 | 7 | 1.5 | 2.5 |
| dby-32 | 4 | 30 | 7 | 1.5 | 3.5 |
| dby-40 | 4.5 | 30 | 7 | 1.5 | 4.5 |
| dby-50 | 6.5 | 30 | 7 | 2.2 | 8 |
| dby-65 | 8 | 30 | 7 | 2.2 | 8 |
| dby-80 | 16 | 30 | 7 | 4 | 10 |
| dby-100 | 20 | 30 | 7 | 4 | 10 |
| 型号 | 入口 | 出口 | 连接方式 | 泵体材质 | ||||||||||
| inc | mm | inc | mm | npt | bspt | ansi 法兰 | din 法兰 | 铸铁 z | 铝合金 l | 不锈钢 b | 塑料 en s | 衬胶 zcj | ||
| dby-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | - | - | |
| dby-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | - | - | |
| dby-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | - | ● | |
| dby-40 | 1½ | 40 | 1½ | 40 | ● | ● | - | - | ● | ● | ● | - | ● | |
| dby-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
| dby-65 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
| 型号 | a | b | d | n-φd | l | h1 | h2 |
| dby-10 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
| dby-15 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
| dby-25 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
| dby-40 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
| dby-50 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
| dby-65 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
