水力喷射器注意事项
水力喷射器是综合国内同类产品之优点革新制造的是一种具有抽真空、冷凝、排水等三种有效能的机械装置。其工作原理是利用一定压力水流通过对称均布成一定倾斜度的喷咀喷出，聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空。另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射水流互相摩擦，混合挤压，通过扩压管被排除，使器室内形成更高的真空。

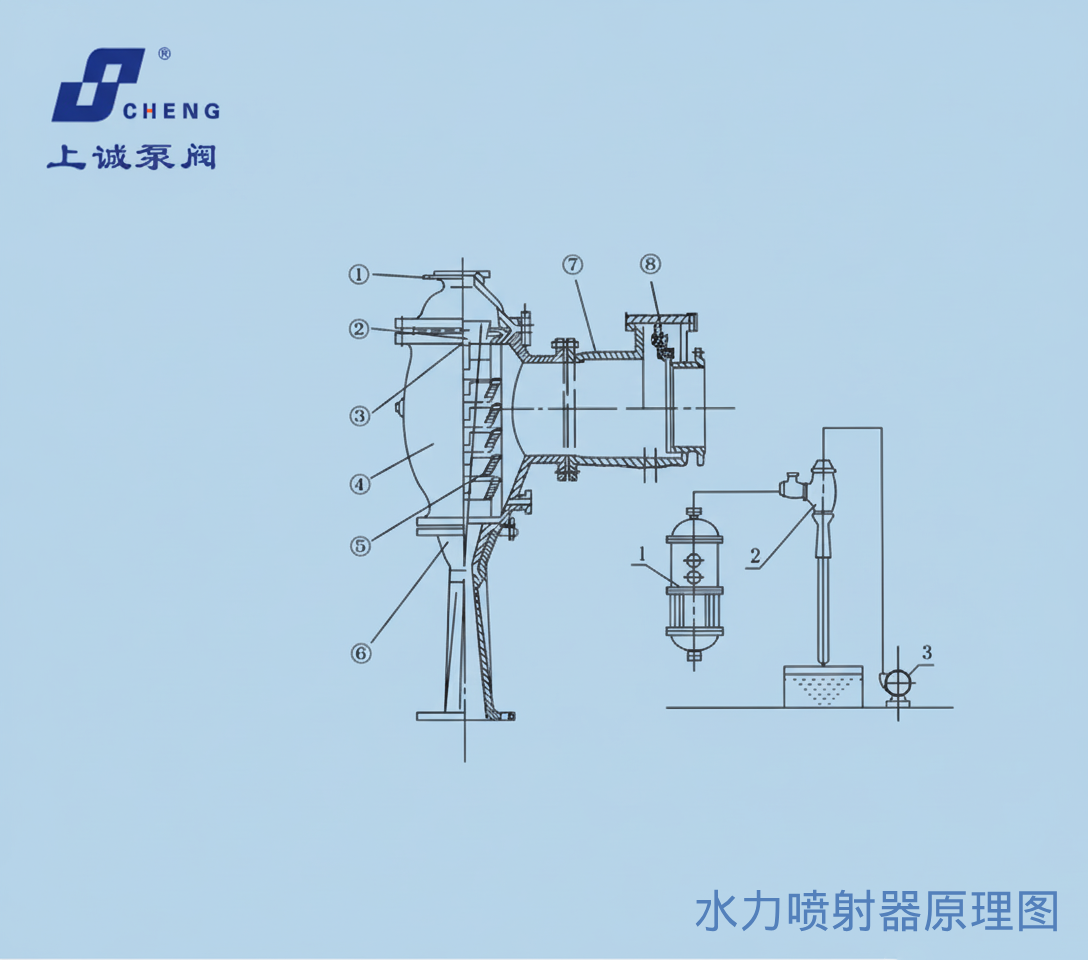

【W型水力喷射器】安装示意图
水力喷射器分铸铁和不锈钢两种材质，应用极为广泛，主要适用于真空与蒸发系统，进行真空蒸发、真空抽水、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵、酿造、轻工、国防部门广泛需要的设备。
1、从促水泵至喷射器的冷水进入管路，应尽量减少管件，使阻力损失减小。
2、 排水管要求垂直而无弯头，如必须曲折时，折角不大于45ºC，常用30ºC，并转折不得多于二次。
3、各接口要求严密，避免泄漏。
4、 安装时，用户照扩散管出口管径自配钢管一段作尾管，长度一般应在2米以上，但不伸入循环水池之 水中。
5、故障：真空度达不到，原因：安装管道连接渗漏，喷咀堵塞，水泵流量压力不足，真空表失灵。
水力喷射器结构图
【W型水力喷射器】结构图
水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造，喷咀采用多喷咀的结构形式，以便得到较大的水-汽接触面积，有利于热交换的进行，获得较好的真空效果。喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽(或空气)的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。整个装置结构紧凑精密，强度亦较高，用于真空蒸发系 统中，由于能把冷凝器的冷凝作用与与真空泵的抽气作用合并在一个设备中同时大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空空泵、冷凝器、分水器等设备，并且还有下列优点：
1水力喷射器水力喷射体积小、重量轻、结构紧凑。而效能又比较高，耗电量低于真空系统，投资省。
2水力喷射器操作简单维修方便，不用专职人员管理，由于无机械传动部份，所以噪卖低，不需消耗润滑油。
3水力喷射器可以室外底位安装，占地面积少，可以节省厂房建筑面积与安装费用。
