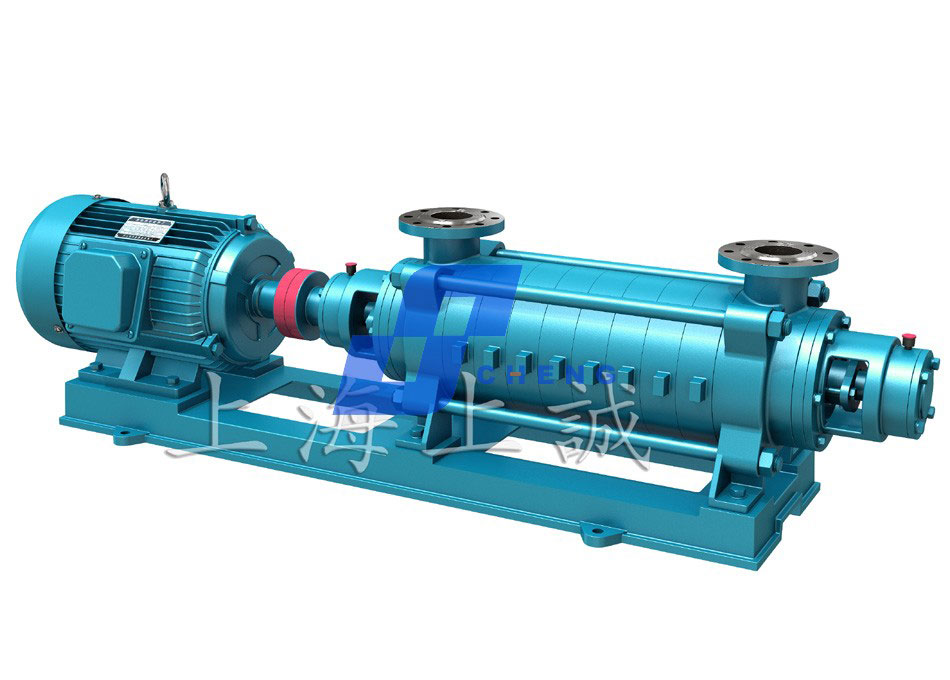

  • /photo/DG.jpgDG型多级离心泵
点击图片可左右切换

技术参数

概述
D和DG型泵是卧式多级离心泵。它适用于输送清水(含杂质量小于1%,颗粒度不在于0.1毫米)及物理化学性质类似于清水的其它液体。
D型泵输送介质温度不大于80℃,它适用于矿山和工厂、城市供水等场合。
DG型泵输送介质温度不大于105℃,适用于小型锅炉给水或输送类似于热水等场合。

性能范围
流量:6.3-540米3/时
扬程:50-650米

型号说明

泵型号 转速
(r/min)
流量 扬程
(m)
效率
(%)
功率(KW) 必需
汽蚀余量
(m)
m3/h L/S 轴功率 电机功率
  D
  DG  6-25×3
2950 3.75 1.04 76.5 33 2.37 5.5 2.0
6.3 1.75 75 45 2.86 2.0
7.5 2.08 73.5 47 3.19 2.5
  D
  DG  6-25×4
2950 3.75 1.04 102 33 3.16 7.5 2.0
6.3 1.75 100 45 3.81 2.0
7.5 2.08 98 47 4.26 2.5
  D
  DG  6-25×5
2950 3.75 1.04 127.5 33 3.95 7.5 2.0
6.3 1.75 125 45 4.77 2.0
7.5 2.08 122.5 47 5.32 2.5
  D
  DG  6-25×6
2950 3.75 1.04 153 33 4.73 11 2.0
6.3 1.75 150 45 5.72 2.0
7.5 2.08 147 47 6.39 2.5
  D
  DG  6-25×7
2950 3.75 1.04 178.5 33 5.52 11 2.0
6.3 1.75 175 45 6.67 2.0
7.5 2.08 171.5 47 7.45 2.5
  D
  DG  6-25×8
2950 3.75 1.04 204 33 6.31 15 2.0
6.3 1.75 200 45 7.63 2.0
7.5 2.08 196 47 8.58 2.5
  D
  DG  6-25×9
2950 3.75 1.04 229.5 33 7.10 15 2.0
6.3 1.75 225 45 8.52 2.0
7.5 2.08 220.5 47 9058 2.5
  D
  DG  6-25×10
2950 3.75 1.04 255 33 7.89 18.5 2.0
6.3 1.75 250 45 9.53 2.0
7.5 2.08 245 47 10.63 2.5
  D
  DG  6-25×11
2950 3.75 1.04 280.5 33 8.68 18.5 2.0
6.3 1.75 275 45 10.5 2.0
7.5 2.08 269.5 47 11.71 2.5
  D
  DG  6-25×12
2950 3.75 1.04 306 33 9.47 18.5 2.0
6.3 1.75 300 45 11.44 2.0
7.5 2.08 294 47 12.78 2.5
  D
  DG  12-25×3
2950 7.5 2.08 84.6 44 3.93 7.5 2.0
12.5 3.47 75 54 4.73 2.0
15.0 4.17 69 53 5.37 2.5
  D
  DG  12-25×4
2950 7.5 2.08 112.8 44 5.24 11 2.0
12.5 3.47 100 54 6.30 2.0
15.0 4.17 92 53 7.09 2.5
  D
  DG  12-25×5
2950 7.5 2.08 141 44 6.55 11 2.0
12.5 3.47 125 54 7.88 2.0
15.0 4.17 115 53 8.86 2.5
  D
  DG  12-25×6
2950 7.5 2.08 169.2 44 7.85 15 2.0
12.5 3.47 150 54 9.46 2.0
15.0 4.17 138 53 10.64 2.5
  D
  DG  12-25×7
2950 7.5 2.08 197.4 44 9.16 15 2.0
12.5 3.47 175 54 11.0 2.0
15.0 4.17 161 53 12.41 2.5
  D
  DG  12-25×8
2950 7.5 2.08 225.6 44 10.47 18.5 2.0
12.5 3.47 200 54 12.51 2.0
15.0 4.17 184 53 14.18 2.5
  D
  DG  12-25×9
2950 7.5 2.08 253.8 44 11.78 18.5 2.0
12.5 3.47 225 54 14.18 2.0
15.0 4.17 207 53 15.95 2.5
  D
  DG  12-25×10
2950 7.5 2.08 282 44 13.09 22 2.0
12.5 3.47 250 54 15.76 2.0
15.0 4.17 230 53 17.73 2.5
  D
  DG  12-25×11
2950 7.5 2.08 310.2 44 14.4 22 2.0
12.5 3.47 275 54 17.34 2.0
15.0 4.17 253 53 19.5 2.5
  D
  DG  12-25×12
2950 7.5 2.08 338.4 44 15.7 30 2.0
12.5 3.47 300 54 18.9 2.0
15.0 4.17 276 53 27.3 2.5
  D
  DG  25-30×3
2950 15 4.17 102 50 8.33 15 2.2
25 6.94 90 62 9.88 2.2
30 8.33 82.6 63 10.7 2.6
  D
  DG  25-30×4
2950 15 4.17 136 50 11.11 18.5 2.2
25 6.94 120 62 13.1 2.2
30 8.33 110 63 14.26 2.6
  D
  DG  25-30×5
2950 15 4.17 170 50 13.89 22 2.2
25 6.94 150 62 16.47 2.2
30 8.33 137.5 63 17.83 2.6
  D
  DG  25-30×6
2950 15 4.17 204 50 16.67 30 2.2
25 6.94 180 62 19.77 2.2
30 8.33 165 63 21.4 2.6
  D
  DG  25-30×7
2950 15 4.17 238 50 19.44 30 2.2
25 6.94 210 62 23.1 2.2
30 8.33 192.5 63 24.90 2.6
  D
  DG  25-30×8
2950 15 4.17 272 50 22.22 37 2.2
25 6.94 240 62 26.4 2.2
30 8.33 220 63 28.53 2.6
  D
  DG  25-30×9
2950 15 4.17 306 50 25.0 37 2.2
25 6.94 270 62 29.65 2.2
30 8.33 247.5 63 32.1 2.6
  D
  DG  25-30×10
2950 15 4.17 340 50 27.8 45 2.2
25 6.94 300 62 32.9 2.2
30 8.33 275 63 35.7 2.6
  D
  DG  46-30×3
2950 30 8.33 102 64 13.02 22 2.4
46 12.5 90 70 16.11 3.0
55 15.3 81 68 17.84 4.6
  D
  DG  46-30×4
2950 30 8.33 136 64 17.36 30 2.4
46 12.8 120 70 21.48 3.0
55 15.3 108 68 23.79 4.6
  D
  DG  46-30×5
2950 30 8.33 170 64 21.7 37 2.4
46 12.8 150 70 26.85 3.0
55 15.3 135 68 29.74 4.6
  D
  DG  46-30×6
2950 30 8.33 204 64 26.04 37 2.4
46 12.8 180 70 32.21 3.0
55 15.3 162 68 35.68 4.6
  D
  DG  46-30×7
2950 30 8.33 238 64 30.38 45 2.4
46 12.8 210 70 37.58 3.0
55 15.3 189 68 41.63 4.6
  D
  DG  46-30×8
2950 30 8.33 274 64 34.72 55 2.4
46 12.8 240 70 42.95 3.0
55 15.3 216 68 47.58 4.6
  D
  DG  46-30×9
2950 30 8.33 306 64 39.06 55 2.4
46 12.8 270 70 48.32 3.0
55 15.3 243 68 53.53 4.6
  D
  DG  46-30×10
2950 30 8.33 340 64 43.4 75 2.4
46 12.8 300 70 53.69 3.0
55 15.3 270 344 59.47 4.6
  D
  DG  46-50×3
2950 30 8.33 166.5 54 25.19 37 2.5
46 12.8 150 63 29.83 2.8
55 15.3 138 64 32.3 3.2
  D
  DG  46-50×4
2950 30 8.33 222 54 33.59 45 2.5
46 12.8 200 63 39.77 2.8
55 15.3 184 64 43.06 3.2
  D
  DG  46-50×5
2950 30 8.33 277.5 54 41.98 55 2.5
46 12.8 250 63 49.71 2.8
55 15.3 230 64 53.83 3.2
  D
  DG  46-50×6
2950 30 8.33 333 54 50.38 75 2.5
46 12.8 300 63 59.65 2.8
55 15.3 276 64 64.59 3.2
  D
  DG  46-50×7
2950 30 8.33 388.5 54 58.78 75 2.5
46 12.8 250 63 69.6 2.8
55 15.3 322 64 72.36 90 3.2
  D
  DG  46-50×8
2950 30 8.33 440 54 67.18 90 2.5
46 12.8 400 63 79.54 2.8
55 15.3 368 64 86.12 3.2
  D
  DG  46-50×9
2950 30 8.33 499.5 54 75.57 110 2.5
46 12.8 450 63 89.48 2.8
55 15.3 414 64 96.89 3.2
  D
  DG  46-50×10
2950 30 8.33 555 54 83.97 110 2.5
46 12.8 500 63 99.42 2.8
55 15.3 460 64 107.66 3.2
  D
  DG  46-50×11
2950 30 8.33 610.5 54 92.37 132 2.5
46 12.8 550 63 109.36 2.8
55 15.3 506 64 118.42 3.2
  D
  DG  46-50×12
2950 30 8.33 666 54 100.8 132 2.5
46 12.8 600 63 119.8 2.8
55 15.3 552 64 129.2 3.2
  D
  DG  85-45×2
2950 55 15.3 102 63 24.25 37 3.2
85 23.6 90 72 28.94 4.2
100 27.8 78 70 30.35 5.2
  D
  DG  85-45×3
2950 55 15.3 153 63 36.38 55 3.2
85 23.6 135 72 43.3 4.2
100 27.8 117 70 45.52 5.2
  D
  DG  85-45×4
2950 55 15.3 204 63 48.5 75 3.2
85 23.6 180 72 57.87 4.2
100 27.8 156 70 60.7 5.2
  D
  DG  85-45×5
2950 55 15.3 255 63 60.63 90 3.2
85 23.6 225 72 72.34 4.2
100 27.8 195 70 75.86 5.2
  D
  DG  85-45×6
2950 55 15.3 306 63 72.75 110 3.2
85 23.6 270 72 86.81 4.2
100 27.8 234 70 91.04 5.2
  D
  DG  85-45×7
2950 55 15.3 357 63 84.88 132 3.2
85 23.6 315 72 101.3 4.2
100 27.8 273 70 106.2 5.2
  D
  DG  85-45×8
2950 55 15.3 408 63 97.0 132 3.2
85 23.6 360 72 115.7 4.2
100 27.8 312 70 121.4 5.2
  D
  DG  85-45×9
2950 55 15.3 459 63 109.1 160 3.2
85 23.6 405 72 130.2 4.2
100 27.8 351 70 136.6 5.2
  D
  DG  155-30×2
1480 100 27.8 65 64 27.66 55 3.2
155 43 60 75 33.77 3.9
185 51.4 55 75 36.95 4.8
  D
  DG  155-30×3
1480 100 27.8 97.5 64 41.2 75 3.2
155 43 90 75 50.65 3.9
185 51.4 82.5 75 55.4 4.8
  D
  DG  155-30×4
1480 100 27.8 130 64 55.32 90 3.2
155 43 120 75 67.54 3.9
185 51.4 110 75 73.9 4.8
  D
  DG  155-30×5
1480 100 27.8 162.5 64 69.15 110 3.2
155 43 150 75 84.42 3.9
185 51.4 137.5 75 92.37 4.8
  D
  DG  155-30×6
1480 100 27.8 195 64 82.98 132 3.2
155 43 180 75 101.3 3.9
185 51.4 165 75 110.8 4.8
  D
  DG  155-30×7
1480 100 27.8 227.5 64 96.81 160 3.2
155 43 210 75 118.2 3.9
185 51.4 192.5 75 29.3 4.8
  D
  DG  155-30×8
1480 100 27.8 260 64 110.6 180 3.2
155 43 240 75 135.1 3.9
185 51.4 220 75 147.8 4.8
  D
  DG  155-30×9
1480 100 27.8 292.5 64 124.5 180 3.2
155 43 270 75 152 3.9
185 51.4 247.5 75 166.3 4.8
  D
  DG  155-30×10
1480 100 27.8 325 64 138.3 225 3.2
155 43 300 75 168.8 3.9
185 51.4 725 75 184.7 4.8
  D
  DG  155-67×3
2950 100 27.8 228 64 97.0 132 3.2
155 43 200 74 114.7 5.0
185 51.4 177 72 123.9 6.6
  D
  DG  155-67×4
2950 100 27.8 304 64 129.4 185 3.2
155 43 268 74 152.9 5.0
185 51.4 236 72 165.1 6.6
  D
  DG  155-67×5
2950 100 27.8 380 64 161.7 220 3.2
155 43 335 74 191.1 5.0
185 51.4 295 72 206.4 6.6
  D
  DG  155-67×6
2950 100 27.8 456 64 194 275 3.2
155 43 402 74 229.3 5.0
185 51.4 354 72 247.7 6.6
  D
  DG  155-67×7
2950 100 27.8 532 64 226.4 350 3.2
155 43 469 74 267.5 5.0
185 51.4 413 72 289 6.6
  D
  DG  155-67×8
2950 100 27.8 608 64 258.7 350 3.2
155 43 536 74 305.7 5.0
185 51.4 472 72 330.3 6.6
  D
  DG  155-67×9
2950 100 27.8 684 64 291.1 440 3.2
155 43 603 74 344 5.0
185 51.4 531 72 371.9 6.6
  D
  DG  280-43×2
1480 185 51.4 94 69 68.6 110 3.0
280 77.8 86 77 85.17 4.7
335 93.1 76 75 92.4 6.0
  D
  DG  280-43×3
1480 185 51.4 141 69 103 150 3.0
280 77.8 129 77 127.7 4.7
335 93.1 114 75 138.7 6.0
  D
  DG  280-43×4
1480 185 51.4 188 69 137.3 230 3.0
280 77.8 172 77 170.3 4.7
335 93.1 152 75 184.9 6.0
  D
  DG  280-43×5
1480 185 51.4 235 69 171.6 300 3.0
280 77.8 215 77 212.9 4.7
335 93.1 190 75 231.1 6.0
  D
  DG  280-43×6
1480 185 51.4 282 69 205.9 300 3.0
280 77.8 258 77 255.5 4.7
335 93.1 228 75 277.3 6.0
  D
  DG  280-43×7
1480 185 51.4 329 69 240.2 350 3.0
280 77.8 304 77 298.1 4.7
335 93.1 226 75 323.6 6.0
  D
  DG  280-43×8
1480 185 51.4 376 69 274.5 410 3.0
280 77.8 344 77 304.7 4.7
335 93.1 304 75 369.8 6.0
  D
  DG  280-43×9
1480 185 51.4 423 69 308.9 430 3.0
280 77.8 387 77 383.2 4.7
335 93.1 3742 75 416 6.0
  D
  DG  280-65×6
1480 185 51.4 408 61 337 500 2.8
280 77.8 390 73 407.4 3.7
335 93.1 372 75 452.5 5.0
  D
  DG  280-65×7
1480 185 51.4 476 61 393.1 680 2.8
280 77.8 455 73 475.3 3.7
335 93.1 434 75 528 5.0
  D
  DG  280-65×8
1480 185 51.4 544 61 449.3 680 2.8
280 77.8 520 73 543.2 3.7
335 93.1 496 75 603.3 5.0
  D
  DG  280-65×9
1480 185 51.4 612 61 505.5 850 2.8
280 77.8 585 73 611.1 3.7
335 93.1 558 75 678.8 5.0
  D
  DG  280-65×10
1480 185 51.4 680 61 561.8 850 2.8
280 77.8 650 73 579 3.7
335 93.1 620 75 754.2 5.0
  D
  DG  450-60×3
1480 335 93.1 195 72 247.1 360 3.8
450 125 180 76 289.2 4.9
500 139 171 78 298.5 6.0
  D
  DG  450-60×4
1480 335 93.1 260 72 329.4 500 3.8
450 125 240 76 372.3 4.9
500 139 228 78 398 6.0
  D
  DG  450-60×5
1480 335 93.1 320 72 411.8 680 3.8
450 125 300 76 465.4 4.9
500 139 285 78 497.5 6.0
  D
  DG  450-60×6
1480 335 93.1 390 72 494.2 680 3.8
450 125 360 76 558.5 4.9
500 139 242 78 597 6.0
  D
  DG  450-60×7
1480 335 93.1 455 72 576.5 850 3.8
450 125 420 76 651.5 4.9
500 139 399 78 696.5 6.0
  D
  DG  450-60×8
1480 335 93.1 520 72 658.9 850 3.8
450 125 480 76 744.6 4.9
500 139 456 78 796 6.0
  D
  DG  450-60×9
1480 335 93.1 585 72 741.2 1050 3.8
450 125 540 76 837.7 4.9
500 139 513 78 823.6 6.0
  D
  DG  450-60×10
1480 335 93.1 650 72 930.8 1050 3.8
450 125 600 76 995.1 4.9
500 139 570 78   6.0

故障排除

离心泵故障排除

腐蚀性能

水泵主要材料的耐腐蚀性能(供参考)

介质 浓度
(%)
聚丙烯 浓度
(%)
A B C
25°C 50°C 20°C 60°C
硫酸 60 <30 Χ
硝酸 25 20 Ο
盐酸 <36 <38
氢氟酸 35 40 Χ
醋酸 <80 <20 Ο
氢氧化钠 100
重鉻酸钾 25
臭水 Χ Ο Χ
乙醇 <50
丙酮 10 Ο
四氯乙烷 Ο Ο Χ
氟利昂22 Ο Ο
漂白液 CL13% CL12.5% Ο Ο
电镀液 Ο Χ
照相液



介质 浓度
(%)
不锈钢 浓度
(%)
陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 Χ
硝酸 70
盐酸 Χ
氢氟酸 Χ 0~100 Χ
醋酸 <20
氢氧化钠 70 Ο Χ
重鉻酸钾 40~60 10~20
臭水 Ο
乙醇
丙酮
四氯乙烷 50
氟利昂22
漂白液 CL12% Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。

PVDF的物理机械性能

性能 单位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔点范围 0c 155-170
折光率 n25D 1.42
成型收缩率 % 2-3
拉伸强发(屈服) Mpa 28-41
拉伸强发(断裂) Mpa 31-52
伸长率(断裂) % 100-400
冲击强度(无缺口) KJ/m 107-214
压缩强度 Mpa 55-69
硬度(邵氏D) 70-80
耐磨 mg/1000r 7.0-9.0
极限氧指数(l0 I) % 44
燃烧速率 V-D
电阻率 u194 1.0x10 15
介电常用数 10 31 CYCles 9.7



聚偏氟乙烯(PVDF)耐化学介质性能

化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃
盐酸 36 135 氢氧化氢 <10 85 乙醇 135
硫酸 <60 120 氢氧化氢 50 50 乙醚 50
硫酸 80-93 95 碳氧化铵 110 甲醛 37 50
硫酸 90 65 碳氧化钙 135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸纳 水溶液 135 水溶液 95
磷酸 <85 135 碳酸氢钠 水溶液 120 75
磷酸 85 110 氨水 110 苯胺 50
醋酸 10 110 盐水 135 甲苯 85
醋酸 80 80 磷酸氢钠 水溶液 120 苯酚 50
醋酸 100 50 磷酸钙 水溶液 135 氯苯 135
三氯醋酸 <10 95 氧化钙 水溶液 135 95
三氯醋酸 50 50 氧化钾 水溶液 135 氯甲烷 135
草酸 50 氧化铵 水溶液 135 三氯甲烷 50
苯磺酸 水溶液 50 三氧化铁 水溶液 135 四氯化碳 135
氢氟酸 40-100 95 硫酸亚铁 水溶液 135 氯乙烷 135
氢氟酸 40 120 硫酸铵 水溶液 135 1.2三氯乙烷 135
氢溴酸 50 130 硫酸铵 水溶液 135 1.1.2三氯乙烷 65
过氧酸 10 95 硝酸钠 水溶液 135 四氯乙烷 120
过氧酸 70 50 磷酸铵 水溶液 135 氯乙烯 95
次氯酸纳 6-15 95 尿素 水溶液 120 三氯乙烯 135
氯酸钾 100 二氧化碳 80 二氯乙烯 110
铬酸 <40 80 二氧化氯 75 天然气 135
铬酸 50 50 二氧化氯 65 燃料油 135
高猛酸钾 120 元素 95 石蜡油 120
过氧化氢 <30 95 元素 65
过氧化钠 95 元素 65



氟塑料的而腐蚀性能表(仅供参考)

介质 浓度% 温度25℃ 温度200℃ 介质 浓度% 温度,200 ℃
硫酸 0-100 甲酸
发烟硫酸 醋酸(乙酸) 0-冰
硝酸 0-100 醋酸
发烟硫酸 丙酸
盐酸 丙烯酸
磷酸 丙烯酸酐 √(沸点)
氢氟酸 甲基丙烯酸 √(沸点)
氢溴酸 丁酸
氢碘酸 辛酸
氢氰酸 月桂酸
亚硝酸 软脂酸
亚硝酸 硬脂酸
氯酸 油酸
次氯酸 亚油酸
高氯酸 松香酸
四磷酸 脂肪酸
碳酸 氯醋酸
铬酸 乳酸
硅酸 草酸(乙二酸)
硼酸 富马酸
砷酸 柠檬酸
硒酸 烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸



介质 浓度% 温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
Copyright © 2022 上海上诚泵阀制造有限公司. All Rights Reserved.
沪ICP备11032336号
wx

网址: m.scpv.cn

×
手机官网在线客服
