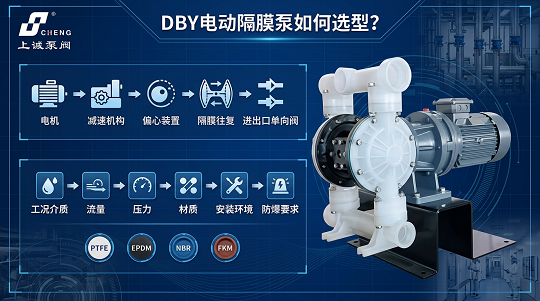

隔膜泵,电动隔膜泵,DBY电动隔膜泵选型方法

隔膜泵的具体选型方式:
1、隔膜泵的作用方式选择:
隔膜泵的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择,主要从三方面考虑:
a、工艺生产安全;
b、介质的特性;
c、保证产品质量,经济损失最小。
2、隔膜泵流量特性的选择:
隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系,理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间,一般可用等百分比特性来代替,而快开特性主要用于二位调节及程序控制中,因此隔膜泵特性的选择实际上是直线和等百分比流量特性的选择。
隔膜泵流量特性的选择可以通过理论计算,但所用的方法和方程都很复杂。目前多采用经验准则,具体从下几方面考虑:
(1)从调节系统的调节质量分析并选择;
(2)从工艺配管情况考虑;
(3)从负荷变化情况分析。
选择好隔膜泵的流量特性,就可以根据其流量特性确定阀门阀芯的形状和结构,但对于像隔膜阀、蝶阀等,由于它们的结构特点,不可能用改变阀芯的曲面形状来达到所需要的流量特性,这时,可通过改变所配阀门定位器的反馈凸轮外形来实现。
3、隔膜泵口径的选择:
隔膜泵口径的选择和确定主要依据阀的流通能力即cv。在各种工程的仪表设计和选型时,都要对隔膜泵进行cv计算,并提供隔膜泵设计说明书。从隔膜泵的cv计算到阀的口径确定,一般需经以下步骤:
a、计算流量的确定。现有的生产能力、设备负荷及介质的状况,决定计算流量的qmax和qmin.
b、阀前后压差的确定。根据已选择的阀流量特性及系统特点选定s(阻力系数),再确定计算压差。
c、计算cv。根据所调节的介质选择合适的计算公式和图表,求得cmax和cmin.
d、选用cv。根据cmax,在所选择的产品标准系列中选取>cmax且与其最接近的一级c.
e、隔膜泵开度验算。一般要求最大计算流量时的开度≯90%,最小计算流量时的开度≮10%。
f、隔膜泵实际可调比的验算。一般要求实际可调比≮10。
g、阀座直径和公称直径的确定。验证合适后,根据c确定。
