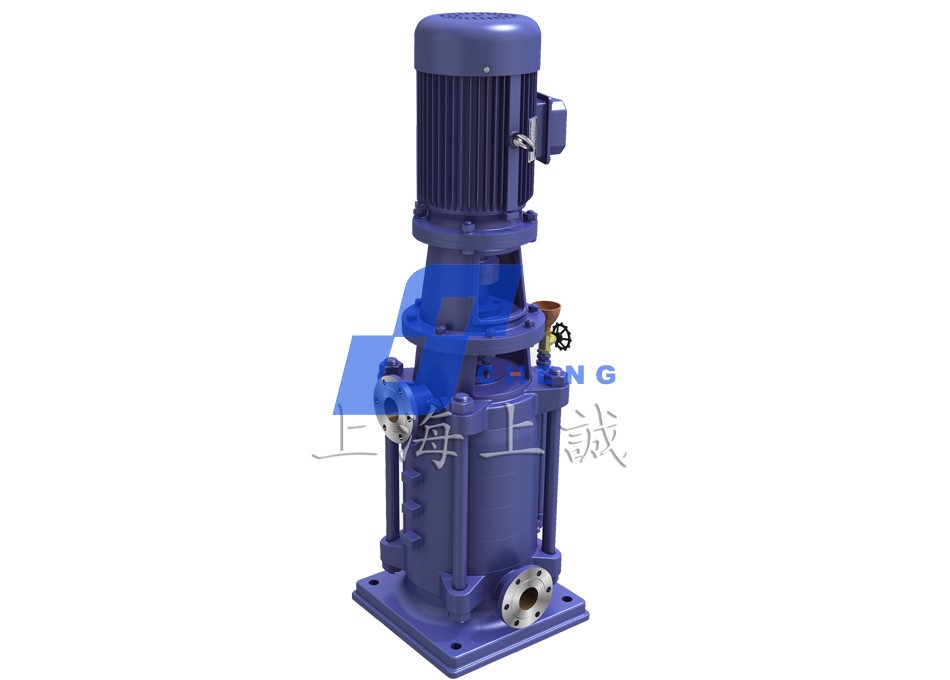

立式多级管道泵规格型号

立式多级管道泵规格型号

GDL型立式多级管道泵是上诚ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。GDL型泵在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

CDL/CDLF是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围,CDL适用于无腐蚀性液体,CDLF适用于轻度腐蚀性液体。
应用领域
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉:农田灌溉、喷灌、滴灌。
运行条件
1、稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
2、l液体温度:常温型-15℃至+70℃
3、热水型+70℃至+120℃
4、l环境温度:最高+40℃
5、海拔:最高1000m
泵说明
CDL/CDLF为安装标准电机的非自吸式多级离心泵,电机轴通过泵头用轴联器直接与泵轴连接,拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;本泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。

DL、DLR型泵系立式单吸多级分段式离心泵,供输送不含固体颗粒的清水及物理化学性质性质类似于水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h,扬程范围为22~239m,配套功率范围为1.5~160KW,口径范围为φ40~φ150mm。本厂生产的DL、DLR型系列多级分段式离心泵质量可靠、性能稳定,欢迎各新老客户选购。
DL型多级离心泵主要用途
DL、DLR型泵多级分段式离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃,DIR型介质使用温度不超过120℃。

  LG型高层建筑给水泵是立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.LG系立式、单吸、多级分段式、便拆式离心泵,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。LG系立式、单吸、多级分段式、便拆式离心泵,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。
LG型高层建筑给水泵应用范围
     LG型立式多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。
LG型高层建筑给水泵产品特点
1、泵成本低:采用高转速电机,使该系列泵具有重量轻,体积小,成本低等特点,如加上防护罩可置于户外使用。
2、更少的运行、维修费用:采用可靠的机械密封,故障率低,具有更少的运行维修费用。
3、本系列泵采用便拆式结构,方便用户更换机械密封等易损件,安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
4、可根据流量和扬程的需要采用泵的串、并联运行方式。
5、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
6、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,
7、结构新颖,运行可靠:取消了平衡鼓(盘),其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
8、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。
LG型高层建筑给水泵型号意义
65LG50-20*5
65-泵的进水口直径(mm)
LG-立式多级泵
50-设计点流量(m3/h)
20-设计点单级叶轮扬程(m)
5-泵级数
