磁力泵工作原理

磁力泵工作原理

磁力驱动泵简称磁力泵的磁铁与叶轮注塑成一体组成电机的转子,转子中间有直接注塑成型的轴套,通过高性能陶瓷轴固定在壳体中,电机的定子与电路板部分采用环氧树脂胶灌封于泵体中,定子与转子之间有一层薄壁隔离,无需配以传统的机械轴封,因而是完全密封。电机的扭力是通过矽钢片(定子)上的线圈通电后产生磁场带动永磁磁铁(转子)工作运转。 对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整耦合的磁力系统。当定子线圈产生的磁极与磁铁的磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动,带动磁转子旋转。

磁力泵通过电子换向,无需使用碳刷,磁体转子和定子矽钢片都有多级磁场,当磁体转子相对定子旋转一个角度后会自动改变磁极方向,使转子始终保持同级排斥,从而使无刷直流磁力隔离泵有较高的转速和效率。

磁力泵的定子与转子完全隔离,完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。而且可以完全潜水使用并且完全防水,有效的提高了泵的使用寿命及性能。
磁力泵分解

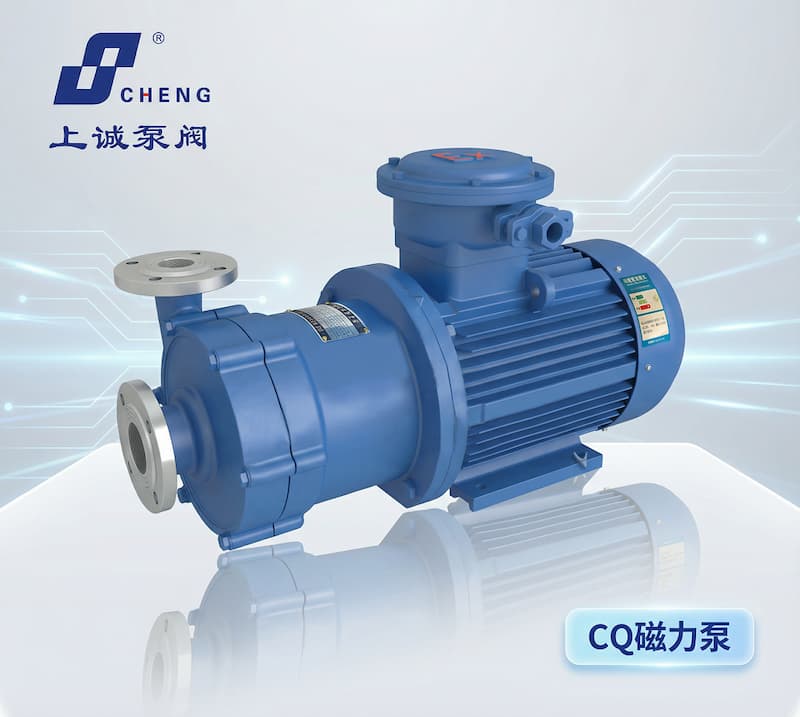

上海上诚泵阀磁力泵又称磁力驱动泵由泵体(隔离件),电机定子,轴,轴承和转子水叶(磁体和叶轮)几部分组成:

磁体由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。

磁力泵隔离件在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为:其中Pe-涡流;K-常数;n-泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径; 一材料的电阻率; -材料的抗拉强度。当泵设计好后,n、T是工况给定的,要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。

磁力泵的轴是通过通电线圈带动转子旋转来工作的,旋转为了保持转子转动的平稳及噪音,采用高性能陶瓷轴与轴套配合,可以达到很高的精度,有效的减少了旋转阻力及噪音。

磁力泵轴承的材料有工程塑料塑钢(POM)或陶瓷。由于塑钢(POM)及陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能,所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小,所以轴承间隙不得过小,以免发生抱轴事故。

由于磁力泵的滑动轴承以所输送的介质进行润滑,所以应根据不同的介质及使用工况,选用不同的材质制作轴承。
